٩-پ٣-۶-١-١ مقاومت فشاری اسمی ناحیهی گره، Fnn، از رابطهی زیر محاسبه میشود.
در این رابطه fce براساس بندهای ٩-ب٣ -۶- ١-٢ ویا ٩-پ -۶- ١-٣، و Anz براساس بندهای ٩-پ ٣-۶-١-۴ و یا ٩-پ ٣-۶-١-٥ محاسبه میشود.
٩-پ٣-۶-١-٢ مقاومت فشاری موثر بتن در وجه ناحیەی گره، fce، از رابطەی زیر محاسبه میشود.

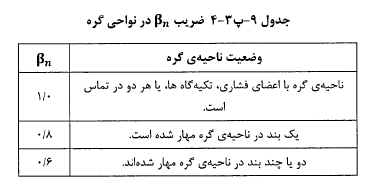

βn ضریبی است که مقاومت موثر بتن در گره را تعیین میکند واز جدول ٩-پ٣- ۴ به دست میآید، و βc نشان دهندەی تاثیر تقید گرہ است و از جدول ٩-پ٣-٢ تعیین میگردد. اگر بندهای وارد به گره هم امتداد باشند، در جدول ٩پ٣-۴ یک بند مهاری منظور میشود.
٩-پ٣-۶-١-٣ اگر از آرماتورهای محصور کننده در ناحیهی گره استفاده شده و اثرات آنها از طریق آزمایش وتحلیل مشخص شده باشند، می توان مقدار fce را در محاسبه ی Fnn افزایش داد.
٩-ب٣-٢-١-٢ سطح هر یک از وجوه ناحیهی گره، Anz، را باید برابر با مقدار کوچکتر از (الف) و (ب) منظور نمود.
الف) سطح وجه ناحیەی گره در راستای عمود برامتداد اثر Fus،
ب) سطح یک مقطع گذرنده از ناحیهی گره عمود بر امتداد نیروی برآیند بر مقطع.
٩-پ٣-۶-١-۵ در یک مدل بست و بند سه بعدی، سطح هر یک از وجوه ناحیهی گره باید حداقل برابر با آن چه در بند ٩-پ٣-۶-١-۴ ذکر شد، منظور شود. شکل هر وجه ناحیهی گره باید مشابه شکل تصویر انتهای بست بر وجه ناحیهی گره متناظر باشد.
