٩-پ ٣-٧-٢ اگر پوشش جانبی عمود بر صفحدی خم ۲db یا بیشتر باشد، شعاع داخلی خم میلگرد، rb، نباید از مقادیر زیر و نیز حداقل شعاع خم میلگرد کمتر باشد.
الف) گرەی خم میلگرد با خم کمتراز ١٨٠ درجه
در رابطهی فوق، bs عرض بست (ضخامت گره) است.

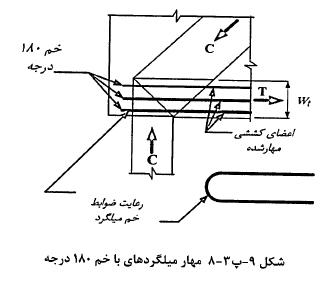

ب) بندهای مهار شده با خم ١٨٠ درجه (شکل ٩-پ٣-٨)
در رابطەی فوق، wt عرض موثر بند است (شکل ٩-پ-٨).
٩-پ٣-٧-٣ اگر پوشش جانبی عمود بر صفحهی خم کمتر از ۲db باشد، شعاع خم تعیین شده توسط ٩-پ٣-٧-٢ در ضریب ۲db/cc ضرب میشود؛ که cc پوشش جانبی تعیین شده در وجه جانبی است.

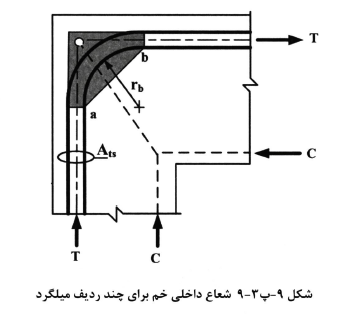

٩-پ٣-٧-۴ اگر گره های خم میلگرد از بیش از یک ردیف آرماتور تشکیل شوند، Ats را باید سطح کل آرماتورها، و rb را باید شعاع خم داخلیترین ردیف آرماتورها در نظر گرفت (شکل ٩-پ٣- ٩).

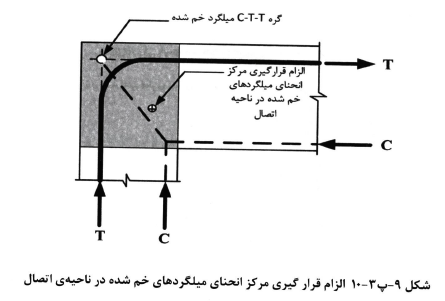

٩-پ٣-٧-۵ در اتصالات گوشهی قابها، مرکز انحنای میلگردها باید در محل گرەی اتصال قرار گیرد (شکل ٩-پ٣-١٠).

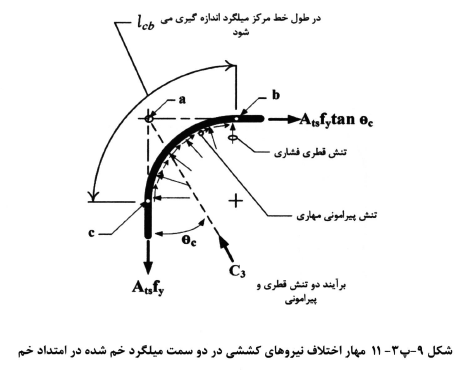

٩-پ ٣-٧-۶ طول ناحیهی خم شدهی میلگرد، lcb، باید برای تامین مهار اختلاف نیروهای کششی در دو سمت میلگردهای خم شده کفایت داشته باشد (شکل ٩-پ٣-١١).
