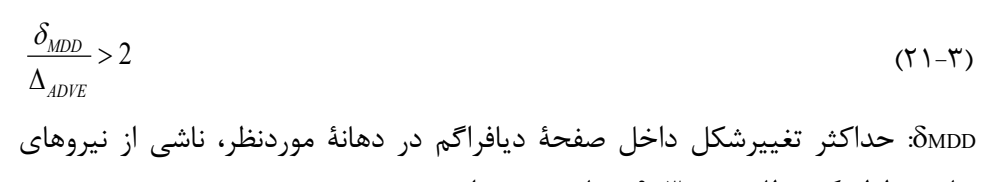

در دیافراگمهای نرم، تغییرشکل داخل صفحة دیافراگم در مقایسه با تغییر مکان جانبی نسبی عناصر قائم مقاوم لرزهای قابلمالحظه است. در صورتیکه دیافراگم، مطابق ضوابط بند ۳-۱۳-۱-۱ صلب محسوب نشود و نیز رابطهی (۳-۲۱) برقرار باشد، دیافراگم نرم محسوب میشود (شکل ۳-۴). ۲ MDD (۳-۲۱) ADVE : MDD حداکثر تغییرشکل داخل صفحة دیافراگم در دهانة موردنظر، ناشی از نیروهای جانبی زلزله که مطابق بند ۳-۹ محاسبه شده است؛ ADVE: متوسط تغییر مکان جانبی نسبی ارتجاعی عناصر قائم مقاوم لرزهای طرفین دهانة موردنظر دیافراگم در طبقهی موردنظر، ناشی از نیروهای جانبی زلزله مطابق بند ۳-۹.
شکل ۳-MDD۴ وADVE در دهانۀ دیافراگ م
همچنین دیافراگمهای ساختهشده از عرشه فولادی بدون بتن رویه یا ساختهشده از پنلهای با مصالح سازهای چوبی در ساختمانهایی که سیستم مقاوم لرزهای آنها متشکل از قاب مهاربندیشدۀ فولادی یا دیوار برشی بتنی، فولادی یا بنایی باشد را میتوان نرم در نظر گرفت.
۳-۱۳-۲ در سازههای دارای دیافراگمهای صلب و نیمه صلب، به منظور توزیع برش طبقه ناشی از زلزله در پالن، در نظر گرفتن اثر لنگرهای پیچشی در ساختمان با رعایت تبصره ۱ بند ۳-۹-۴-۳ الزامی است؛ لیکن در سازههای دارای دیافراگمهای نرم، در توزیع برش طبقه ناشی از زلزله در پالن، نیازی به در نظر گرفتن اثر لنگرهای پیچشی نبوده و میتوان بهطور تقریبی، توزیع برش مذکور بین عناصر قائم مقاوم لرزهای در هر طبقه را بر اساس موقعیت و سهم جرم آنها انجام داد.

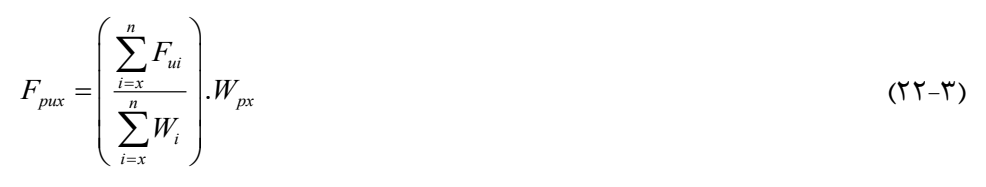

۳-۱۳-۳ دیافراگمها باید برای تلاشهای داخل صفحة ناشی از نیروی جانبی زلزله مطابق بند ۳-۹ یا ۳-۱۰ و با لحاظ نمودن ضابطه بند ۳-۱۳-۴ طراحی شوند؛ لیکن این نیروی جانبی نباید کمتر از مقدار حاصل از رابطه (۳-۲۲) در نظر گرفته شود. n F ui W. x=i = F (۳-۲۲) px n pux W i x=i

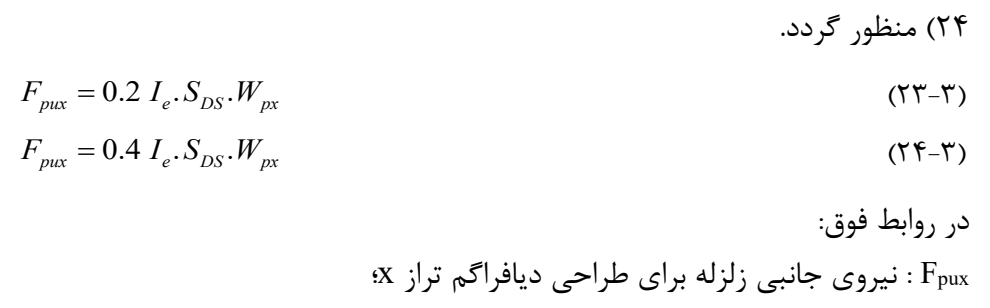

نیروی جانبی دیافراگم که از رابطه (۳-۲۲) محاسبه میشود نباید کمتر از مقدار حاصل از رابطه (۳-۲۳) در نظر گرفته شود و نیز لازم نیست بیشتر از مقدار حاصل از رابطه (۳-۲۴) منظور گردد. W. S. I ۲. ۰ = F (۳-۲۳) x p S D e x u p W. S. I ۴. ۰ = F (۳-۲۴) x p S D e x u p
در روابط فوق: F x pux: نیروی جانبی زلزله برای طراحی دیافراگم تراز؛ W i i: وزن مؤثر لرزهای طبقهی مطابق تعاریف بند ۳-۷-۴؛ W x W px: وزن مؤثر لرزهای دیافراگم تراز. در محاسبه px میتوان از وزن دیوارهای سازهای W موازی با امتداد نیروی زلزله صرفنظر نمود؛ یا بهطور محافظهکارانه آن را برابر i در نظر گرفت؛ F i ui: نیروی جانبی زلزلهی وارد بر طبقهی مطابق ضوابط بندهای ۳-۹ یا ۳-۱۰؛ n: تعداد کل طبقات؛ I e: ضریب اهمیت ساختمان؛ S DS: پارامتر شتاب طیفی زلزله در زمان تناوبهای کوتاه، مطابق بند ۲-۴. تبصره: در ساختمانهایی که مشمول شرایط بند ۳-۶-۲-الف میباشند باید در طراحی دیافراگمهای آنها، اثر همزمان نیروی زلزلهی دو امتداد متعامد مطابق ضوابط بند ۳-۶-۲، در نظر گرفته شود.
۳-۱۳-۴ در صورت وجود نیروهای انتقالی وارد بر دیافراگم رابط بین عناصر قائم مقاوم لرزهای، دیافراگم باید تحت اثر همزمان نیروی جانبی زلزلهی طراحی دیافراگم آن طبقه مطابق ضوابط بند ۳-۱۳-۳ و همچنین نیروهای انتقالی وارد بر دیافراگم که در ضریب نامعینی نیز ضرب شدهاند طراحی شود. در سازههایی که دارای نامنظمی در پالن از نوع جابجایی خارج از صفحه هستند، نیروهای انتقالی بین عناصر قائم مقاوم لرزهای که در امتداد افقی جابجا شدهاند باید ابتدا در ضریب o ضرب و سپس به نیروی جانبی زلزلهی طراحی دیافراگم اضافه شوند. به منظور تعیین تلاشهای داخل صفحة دیافراگمها لازم است از مدلی استفاده شود که در
آن، سختی، نیروهای وارد بر دیافراگم و موقعیت عناصر قائم مقاوم لرزهای بهطور مناسب منظور شده باشند.
۳-۱۳-۵ در مواردی که وجود عضو جمعکننده برای انتقال نیروی جانبی زلزله ضروری باشد، طراحی این عضو و اتصالات آن به عناصر قائم مقاوم لرزهای باید برای بیشترین مقدار حاصل از موارد زیر، ه مزمان با اثرات نیروهای انتقالی ذکرشده در بند ۳-۱۳-۴ انجام شود: الف - نیروی اینرسی وارد بر طبقه بر اساس ضوابط بندهای ۳-۹ یا ۳-۱۰ با در نظر گرفتن اثر ضریب اضافه مقاومت o؛ ب- نیروی جانبی زلزلهی طراحی دیافراگم بر اساس رابطهی (۳-۲۲) با در نظر گرفتن اثر ضریب اضافه مقاومت o؛ پ- نیروی جانبی زلزلهی طراحی دیافراگم بر اساس رابطهی (۳-۲۳) و بدون در نظر گرفتن . اثر ضریب اضافه مقاومت o
۳-۱۳-۶ برای سازههایی که دارای نامنظمی در پالن از نوع هندسی، پیچشی، دیافراگم و جابجایی خارج از صفحه، یا نامنظمی در ارتفاع از نوع قطع داخل صفحة عناصر قائم مقاوم لرزهای هستند، به منظور طراحی اتصال دیافراگم به جمعکنندهها و عناصر قائم مقاوم لرزهای باید نیروهای جانبی زلزله حاصل از بند ۳-۱۳-۳ در تراز هر یک از دیافراگمهایی که نامنظمیهای مذکور در آنها ایجاد شده است، ۲۵ درصد افزایش داده شود؛ لیکن ، در صورتیکه نیروی جانبی زلزله در تراز مذکور، مشمول اعمال ضریب اضافه مقاومت، o شده باشد نیازی به افزایش ۲۵ درصد فوق نخواهد بود.
