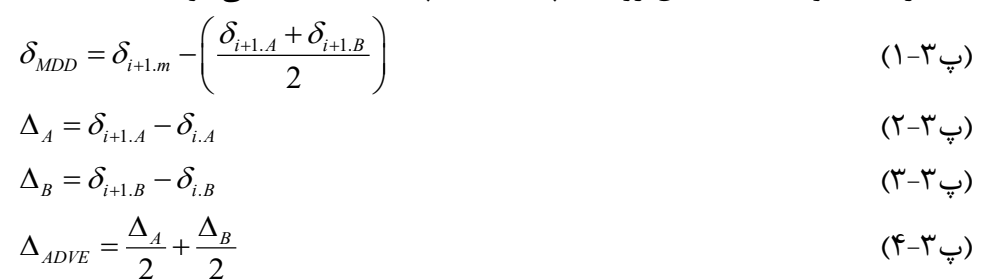

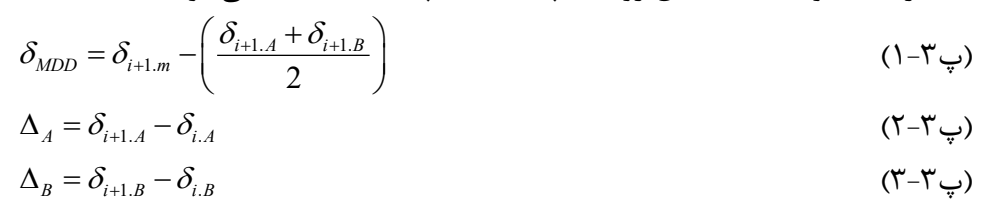

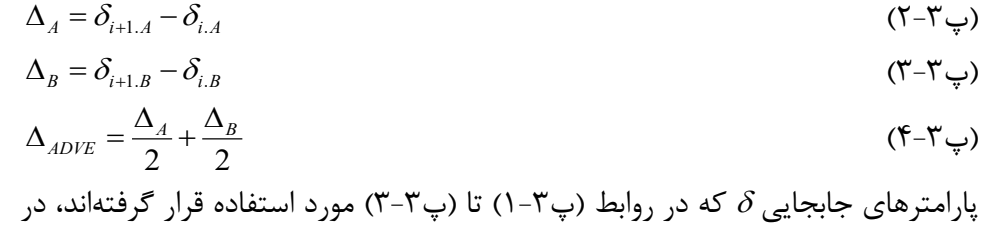

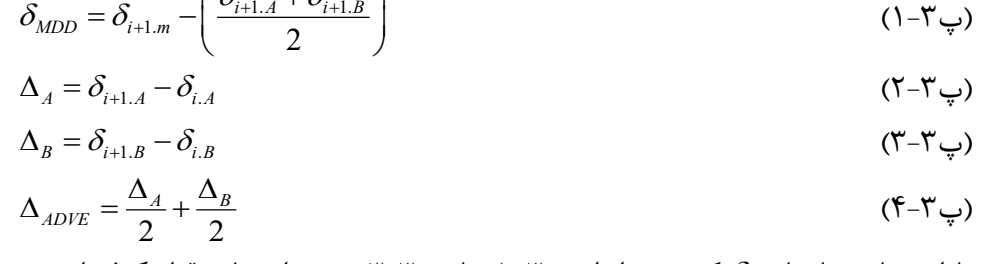

نیروی جانبی هر دیافراگم باید بین عناصر قائم مقاوم لرزه‌ای ساختمان، با توجه به نسبت سختی دیافراگم به سختی عناصر قائم مذکور، توزیع گردد. عناصر قائم مقاوم لرزه‌ای در نقش تکیهگاههای دیافراگم عمل می‌نمایند. سختی داخلی دیافراگم و متناسب با آن، تغییرشکل‌های دیافراگم به عوامل متعددی مانند جنس مصالح، ضخامت دال کف یا سقف طبقه، هندسة دیافراگم (به ویژه هندسه پالن و بازشوها) و نوع و موقعیت عناصر قائم مقاوم لرزه‌ای بستگی دارد.  ، مطابق ضوابط بند ۳-۱۳-۱، دیافراگم‌ها با توجه به نسبت MDD به ADVE به سه دستة  ، نرم، نیم هصلب و صلب تقسیم می‌شوند. MDD و ADVE به شرح زیر می‌باشند. : MDD حداکثر تغییرشکل داخل صفحة دیافراگم در دهانة موردنظر، ناشی از نیرو‌های جانبی زلزله مطابق بند ۳-۹؛ : ADVE متوسط تغییر مکان جانبی نسبی ارتجاعی عناصر قائم مقاوم لرزه‌ای طرفین دهانة موردنظر دیافراگم در طبقه‌ی موردنظر، ناشی از نیرو‌های جانبی زلزله مطابق بند ۳-۹.   مقادیر MDD و ADVE مطابق روابط (پ۳-۱) تا (پ۳-۴) محاسبه می‌شوند.  +  B.۱+i A.۱+i − =  (پ۳-۱)   m.۱+i MDD  ۲  − =  (پ۳-۲) A.i A.۱+i A − =  (پ۳-۳) B.i B.۱+i B   B + A =  (پ۳-۴) ADVE ۲ ۲  پارامتر‌های جابجایی که در روابط (پ۳-۱) تا (پ۳-۳) مورد استفاده قرار گرفتهان د، در شکل (پ۳-۲) نمایش داده شده ان د.

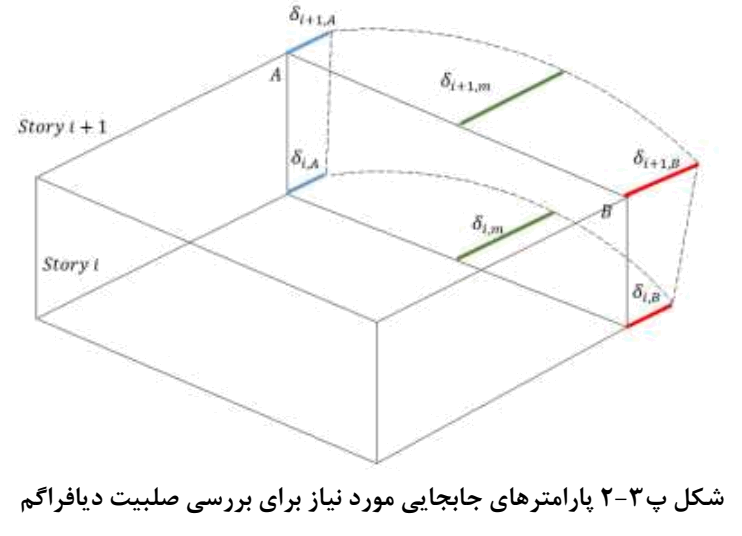

شکل پ۳-۲ پارامتر‌های جابجایی مورد نیاز برای بررسی صلبیت دیافراگ م

دیافراگم نرم، دارای سختی داخل صفحة ناچیزی بوده و نیرو‌های جانبی آن تقریباً بر اساس سطح بارگیر جرمی هر یک از عناصر قائم مقاوم لرزه‌ای میان آن‌ها توزیع می‌شود. در دیافراگم نیمهصلب، این توزیع بر اساس سختی نسبی دیافراگم، سختی نسبی عناصر قائم مقاوم لرزه‌ای و فاصلة هر یک از عناصر قائم مقاوم لرزه‌ای تا مرکز سختی دیافراگم انجام می‌شود. در دیافراگم صلب، نیروی جانبی دیافراگم صرفاً بر اساس سختی نسبی عناصر قائم مقاوم لرزه‌ای و فاصلة هر یک از آن‌ها تا مرکز سختی دیافراگم، بین آن‌ها توزیع می‌گردد. مطابق بند ۳-۱۳-۱-۱، تعیین میزان صلبیت دیافراگم به کمک روش تحلیلی اجزاء محدود نیز امکانپذیر است. برای این منظور، دیافراگم و اجزاء آن باید به روش اجزاء محدود، مدلسازی و در دو حالت صلب و نیمهصلب، تحت بار‌های قائم و جانبی وارد بر دیافراگم، تحلیل شوند. در این دو حالت، سختی عناصر قائم مقاوم لرزه‌ای باید مطابق با ضوابط مباحث نهم و دهم مقررات ملی ساختمان منظور گردد. همچنین برای دیافراگم‌های نیمهصلب باید سختی دیافراگم در مدل تحلیلی در نظر گرفته شود. برای این منظور می‌توان برای لحاظ نمودن اثرات ترک‌خوردگی داخل صفحة دیافراگم‌ها از ضریب اصالح سختی ۵/۰ یا هر عدد دیگری که برگرفته از مراجع معتبر باشد استفاده نمود. مقایسة مقادیر تغییرشکل‌های لبههای دیافراگم مطابق ضابطه بند ۳-۱۳-۱-۱، وضعیت صلبیت دیافراگم را مشخص خواهد نمود.
