پروژه، یک ساختمان شش طبقه در زمینی به مساحت ٢۴٠ مترمربع است که یک طبقه به پارکینگ، یک طبقه به انباری و چهار طبقه به واحدهای مسکونی اختصاص یافته، به طوری که در هر طبقه، یک واحد قرار گرفته است.
سطح كل زیربنا ٩١٧ مترمربع است.
مساحت واحدها در هر طبقه ١٣۵ مترمربع است.
ابعاد داخل به داخل فضاها به صورت مضربی از ٥٠ میلی متر است.
حداقلهای ابعادی لازم برای آسایش رعایت شده است.
ابعاد درها و پنجرهها مدولار طراحی شده است.
نقشههای فاز دو معماری به همراه نقشه نما شامل جزییات زیرسازی و عایق بندی ارایه شده است.
محدود ساختن ضایعات، به حداکثر ٣٪ برای پوششهای کف و دیوار در محاسبات بر اساس نقشههای معماری رعایت شده است.
روش ساخت، اسكلت فلزی جوشی در تركیب با سقف عرشه فولادی است.
تجهیز کار گاه برای دفاتر به صورت پیشساخته و برای سایر قسمتها به صورت سنتی بوده است.
از مصالح، قطعات، تجهیزات و تاسیسات استاندارد استفاده شده أست.
فهرست مصالح فولادی توسط طراح تهیه و به تایید ناظر رسیده است.
کلیه دیوارها، بلوک سیمانی سبک است.
اجزای غیرسازه ای ساختمان در برابر زلزله مقاوم سازی شده است.
برای انتقال آب از لوله چند لایه و برای انتقال فاضلاب از لوله وفیتینگ پلی وینیل كلراید سخت (PVC -U) با اتصال پوش فیت استفاده شده است.
صدابندی سقف و دیوار میان واحدها انجام شده است.
برای انتقال هوای گرم، تعویض هوا و تهویه مطبوع، كانالهای ورق گالوانیزه عایق شده به كار رفته است.
برای كاشی / سرامیک / سنگ از ملات پیش آماده استفاده شده است.
برای نما از سنگ تراورتن همراه با چوب و فلز، استفاده و برشکاری سنگها در كارخانه انجام شده است.
دفترچه بهرەبرداری در مرحلە پایان کار ارایه شده است.
شمارنده آب در ورودی هر واحد، نصب و در تمامی واحدها از سیفون دوحالته استفاده شده است.
ساختمان در ردە انرژی +EC قرار میگیرد.
***
تعداد واحدهای مشابه كمتر از ١٠٠، تعداد كل طبقات ۶(كمتر از حداكثر ٧) و سطح كل زیربنای آن ٩١٧ مترمربع (کمتر از حداکثر ٣،٠٠٠ مترمربع) است؛ بنابراین، از نوع غیرانبوه کوچک است. در ادامه، میزان صنعتی بودن، از طریق پركردن چك لیستهای متناظر تعیین میشود:
این ساختمان تمامی الزامات صنعتیسازی ساختمانهای غیرانبوه کوچک را تامین نموده است. بنابراین، شاخص تکمیلی صنعتیسازی برای آن محاسبه میشود.
*به علت استفاده از ورقهای گالوانیزە عایق شده برای کانال کشی، ٢ امتیاز در بند "روش های سفت كاری صنعتی با حذف زیرسازی یا روش های نازک کاری سریع مانند استفاده از اقلام پیشساخته" تعلق گرفته است.
این ساختمان با توجه به تامین همه الزامات صنعتیسازی ساختمانهای غیرانبوه كوچک و كسب شاخص تکمیلی ۵۵ که بین ٣٠ و ۶٠ است، طبق بند ١١-٢-۶-۴ گواهی صنعتیسازی درجه دو را کسب میکند.

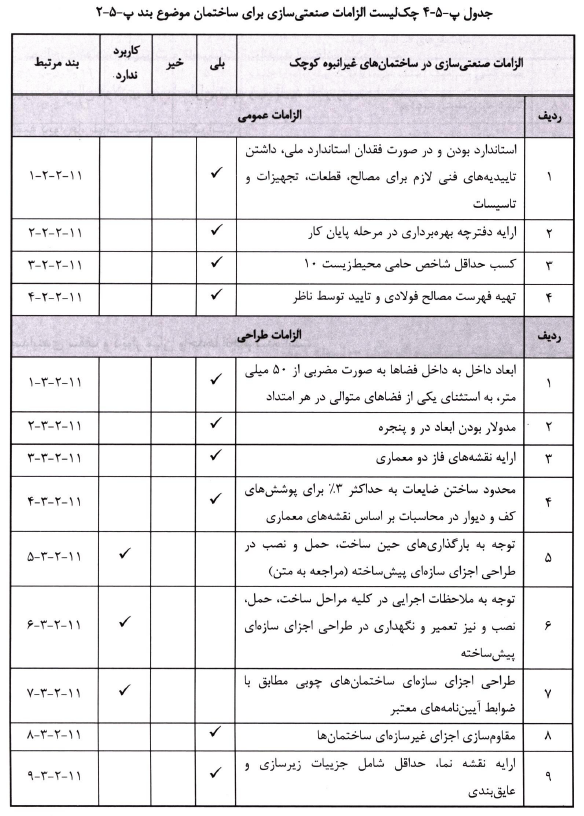

تصویر ۱

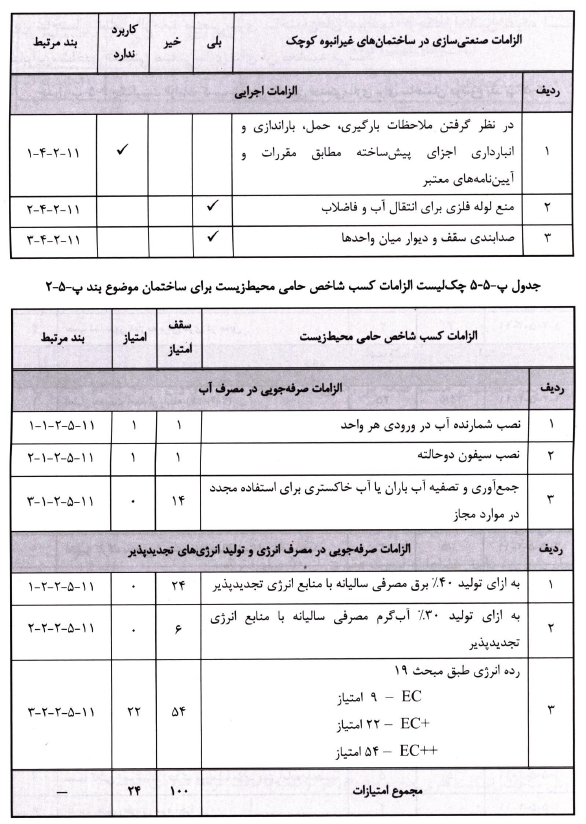

تصویر ۲

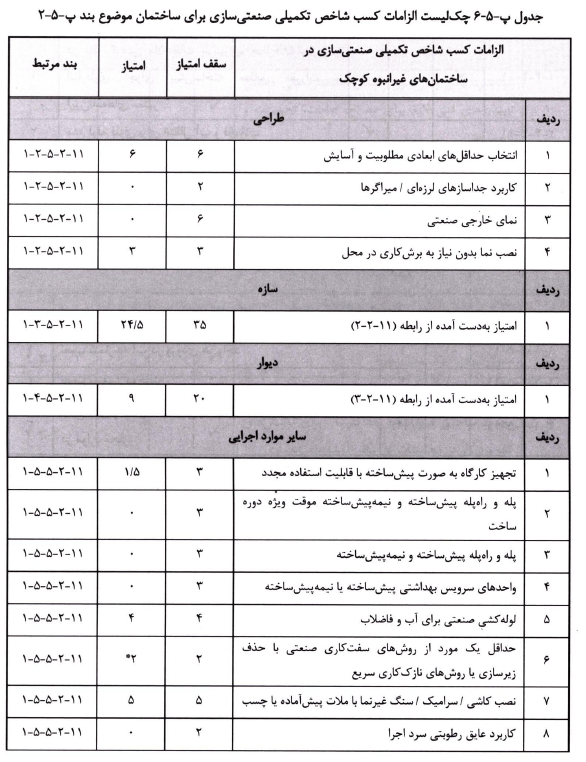

تصویر ۳

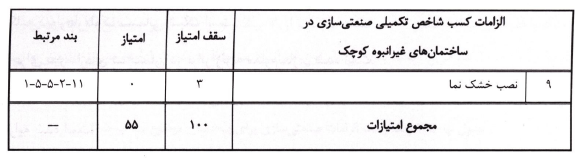

تصویر ۴
