بند ۹-۲۰-۷-۳-۵ مبحث 9 نهم مقررات ملی ساختمان : طرح و اجرای ساختمان‌های بتن‌آرمه
بند ۹-۲۰-۷-۳-۵
۹-۲۰-۷-۳-۵ دیوارها یا دیوارپایه‌هایی که در آن‌ها نسبت hw/lw ≥ ۲.۰ ( رابطه ردیف ۱ ) بوده و از پایین سازه تا بالای دیوار به‌طور مؤثر ادامه دارند و به‌گونه‌ای طراحی شده‌اند که در آن‌ها یک مقطع بحرانی برای خمش و بارهای محوری موجود باشد، باید دارای آرماتورهای طولی در دو انتهای قطعه‌ای قائم دیوار بوده و شرایط (الف) تا (پ) در آن‌ها رعایت شوند:

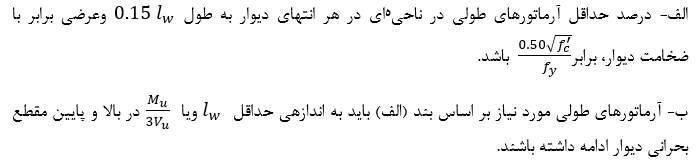

الف- درصد حداقل آرماتورهای طولی در ناحیه‌ای در هر انتهای دیوار به طول ۰.۱۵lw ( رابطه ردیف ۲ ) و عرضی برابر با ضخامت دیوار، برابر ( رابطه ردیف ۳ ) باشد.
ب- آرماتورهای طولی مورد نیاز بر اساس بند (الف) باید به اندازه‌ی ( رابطه ردیف ۴ ) در بالا و پایین مقطع بحرانی دیوار ادامه داشته باشند.
پ- نباید بیش‌تر از ۵۰٪ آرماتورهای مورد نیاز در بند (الف) در یک مقطع قطع شوند.
مهار آرماتور افقی در ناحیه اجزای مرزی دیوار برشی
در دیوارهای برشی ویژه، آرماتورهای افقی فقط نقش پرکننده یا شبکه‌بندی ساده ندارند؛ بلکه باید بتوانند نیروهای کششی و برشی ایجادشده در دیوار را به نواحی انتهایی و اجزای مرزی منتقل کنند.
به همین دلیل، مطابق بند ۹-۲۰-۷-۳-۵ مبحث نهم، آرماتورهای افقی دیوار باید در ناحیه اجزای مرزی مهار شوند.
پس در تست‌هایی که درباره آرماتور افقی دیوار برشی سؤال می‌شود، گزینه‌ای که به «مهار آرماتورهای افقی در ناحیه اجزای مرزی» اشاره کند، پاسخ صحیح است.
