الف- در مواردی که نسبت آرماتورهای طولی عضو مرزی دیوار از ۲. ۸ بر روی fy تجاوز نماید، آرماتورهای عرضی عضو مرزی، مطابق شکل ٩-٢٠-٢، باید در طولی مطابق بند ٩-٢٠-٧-۴-۴ (الف) ضوابط بندهای ۹-۲۰-۶-۳-۳-۲(الف) تا (ث) را تامین نمایند. فاصلهی قائم این آرماتورهای عرضی باید مطابق باجدول ٩-٢٠-٣ باشد.
ب- در دیوارها، به جز در مواردی که Vu در صفحه ی دیوار از ۰. ۰۸۳Acvλ√f'c کمتر است، آرماتورهای افقی که به لبههای انتهایی دیوارهای بدون اجزای مرزی ختم می شوند، باید دارای قلاب انتهایی استاندارد که آرماتورهای طولی لبه را در بر میگیرد، باشند. به جای قلاب انتهایی استاندارد فوق میتوان از آرماتورهای U شکل که با قطر و فاصلهی یکسان با آرماتورهای عرضی بوده و به آنها وصله شده اند، استفاده نمود.
در تیرهای همبندی که با دو گروه آرماتورهای متقاطع ومتقارن نسبت به مرکز تیر، تقویت شدهاند، باید دو بند (الف) و(ب) و یکی از بندهای (پ) یا (ت) را رعایت نمود؛ در این حالت نیازی به رعایت بند ٩-١١-٨ نمیباشد.
الف - Vn از رابطەی زیر محاسبه گردد:
در رابطهی فوق، α زاویه ی بین آرماتورهای قطری ومحور طولی تیر همیند میباشد.
ب- هر گروه میلگردهای قطری باید حداقل از ۴ میلکرد، در دو یا چند لایه تشکیل شود.
پ- هر گروه میلگردهای قطری باید با آرماتورهای عرضی با خطوط مستقیم که بعد بیرونی آنها در امتداد موازی با عرض جان تیر همبند، bw، برابر با حداقل bw/۲ بوده، و در امتداد دیگر برابر با حداقل bw/۵ باشد، محصور شود (شکل ٩-٢٠-٣ الف). آرماتورهای عرضی باید مطابق بندهای ٩-٢٠-۶-٣-٣-٢ (الف) تا (ت) بوده، ومقدار Ash نباید از بیشترین دو مقدار زیر، کمتر اختیار شود:
به منظور محاسبهی Ag، فرض میشود پوشش بتن مطابق بند ۴-٩ در هر چهار طرف هر گروه از آرماتورهای قطری موجود است. فاصلهی آرماتورهای عرضی در امتداد آرماتورهای قطری باید مطابق بند ۹-۲۰-۶-۳-۳-۳ (پ) باشد، واز شش برابر قطر اسمی کوچکترین آرماتور قطری بیشتر نباشد؛ و نیز فاصلهی سنجاقیها و یا ساق تنگها از یک دیگر از ۳۵۰ میلی متر بیشتر نباشد. آرماتورهای عرضی باید در محل تقاطع آرماتورهای قطری نیز پیش بینی شوند. در محل تقاطع آرماتورهای قطری، آرایش آرماتورهای عرضی را به شرطی که فاصلهی آنها از یک دیگر و نیز محدودیت های نسبت حجمی تغییر نکنند، می توان تغییر داد. در اطراف محیط مقطع تیر باید مقداری فولاد طولی وعرضی اضافی، با سطح مقطعی در هر امتداد برابر با حداقل ۰. ۰۰۲bwS و به فاصلهی حداکثر ٣٠٠ میلی متر از یک دیگر قرارداد.
ت- آرماتورهای عرضی باید در تمام سطح مقطع تیر مطابق بندهای ٩-٢٠-۶-٣-٣-٢ (الف) تا (ث)، وبا منظور نمودن Ash حداقل برابر با بیشترین دو مقدار زیر، قرار داده شوند (شکل ٩-٢٠-٣ ب):
فاصلهی آرماتورهای عرضی از یک دیگر نباید از کمترین دو مقدار شش برابر قطر اسمی کوچکترین آرماتورهای قطری و ١٥٠ میلی متر، بیشتر باشد. فاصلهی سنجاقیها و یا ساق دورگیرها در امتدادهای قائم و افقی در صفحه سطح مقطع تیر نباید از ٢٠٠ میلی متر تجاوز نماید. سنجاقیها و ساق تنگها باید آرماتورهای طولی با قطری برابر یا بزرکتر از قطر خود رادر بر گیرند. آرایش تنگها را می توان مطابق مشخصات بند ۹-۲۰-۶-۲-۳-۶ انتخاب نمود.

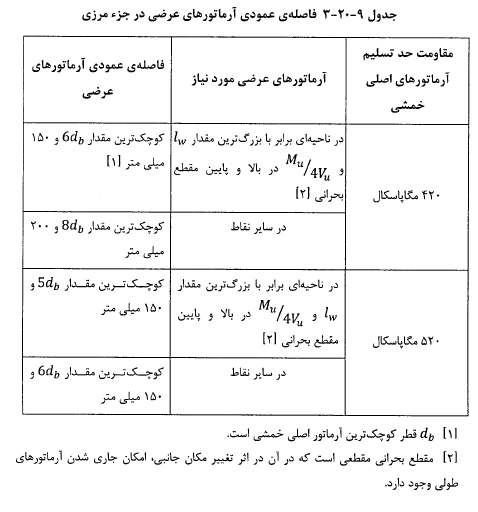

فاصله عمودی آرماتورهای عرضی در المان مرزی

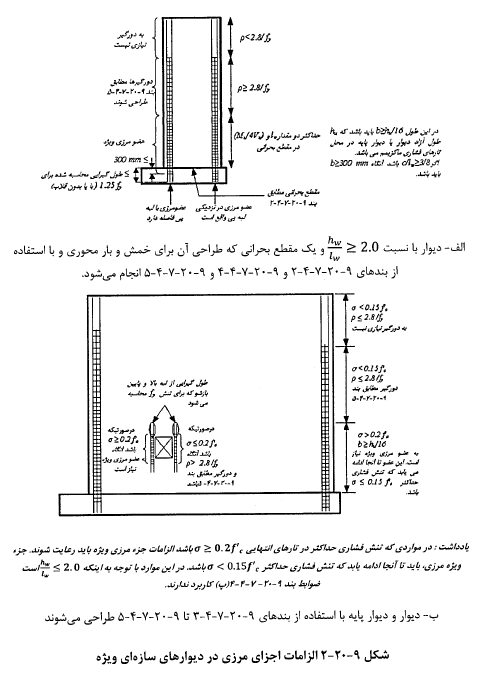

الزامات اجزای مرزی در دیوارهای سازه ای
تیرهاى همبندى که با دو گروه آرماتورها
حداقل آرماتور
مبحث ۹ ویرایش ۱۳۹۹

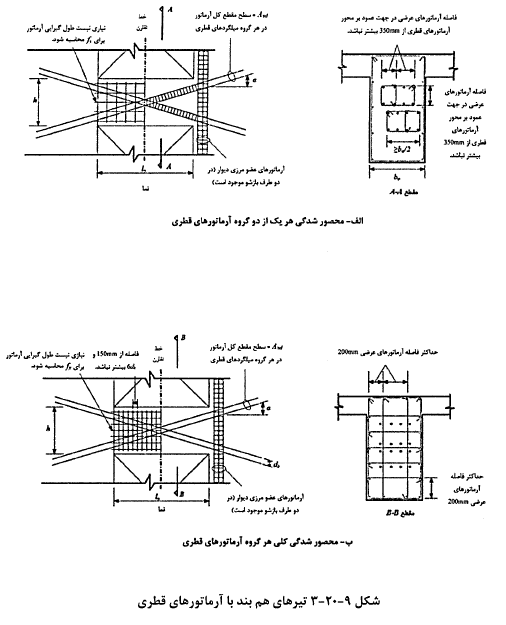

تیرهای هم بندی با آرماتور قطری
